Home > ATG > KFE/KFB Series > 종류 및 특성

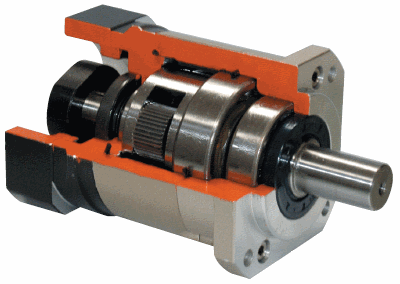

1. KFB 감속기 외형
2. 감속기 백레쉬
1단 감속기 백레쉬(Backlash) ≦ 8 arc/min
2단 감속기 백레쉬(Backlash) ≦ 12 arc/min
3. 감속기 형식 표기 방법
KFB
-
64
10
MOTOR
감속기 종류 (MODEL)
KFE
형식 (TYPE)
50
70
90
120
145
감속비
(RATIO)
1단 : 3, 4, 5, 7, 10
2단 : 15, 20, 25, 30,
35, 40, 50, 70,
100
MOTOR TYPE
MOTOR BRAND &
MODEL NO.
4. 감속기 특징
Integrated planetary arm bracket
Planetary arm bracket과 출력 이동은 하나의 비틀림의 강도와 정확도를 상승시키는 구조입니다. 전체 구조는 최대 허용량에서 한번에 정확하게 컨트롤 할 수 있습니다.
Full needle bearings design
Planetary 변속기어는 접촉면 증가를 위한 retainer 없는 full needle bearing입니다. 구조적 강도와 출력 회전력을 상승시킨 것입니다.
High precision gear machining
감속기 내부의 유성 기어와 선 기어는 높은 품질의 cr-mo합금(SNCM415)으로 제조되어 있습니다. 기어의 강도는 57-60 HRC이며 grinding skiving으로 가공된 기어는 DIN 6class 이내의 등급을 유지합니다.
One-piece gearbox body
감속기와 내부 링은 일체형 구조로 되어 있습니다. 높은 품질의 기어는 DIN 6 standard 규격입니다.
