로드 타입 메카 실린더(전동 실린더)의 선정

메카 실린더의 구동원은, 정출력에 가까운 특성을 가지는 써보모터를 사용하고 있습니다.
따라서 메카 실린더의 특성으로서는, 낮은 속도가 되는 만큼 발생 할 수 있는 추진력이 커지는 특성이 됩니다
이 때문, 고속 동작이 필요한 어플리케이션에서는, 메카 실린더의 기종 선정에 주의가 필요합니다
이하에SCN5/6 시리즈 메카 실린더의 특징을 나타냅니다

시리즈	스트로크	최대 속도	특징
SCN5-010 (10kgf)	50~150mm	400 mm/sec	소형 고속
	200mm	200 mm/sec	소형 고속
	250mm	160 mm/sec	소형
	300mm	120 mm/sec	소형
SCN6-020 (20kgf)	50~300mm	200 mm/sec	고속
SCN6-040 (40kgf)	50~300mm	200 mm/sec	고속 고출력
SCN6-050 (50kgf)	50~300mm	100 mm/sec	고추진력
SCN6-060 (60kgf)	50~300mm	100 mm/sec	고추진력
주의!：상하 방향 사용의 하강시 최고속도는 그림 그래프 범위내에서 설정해 주세요

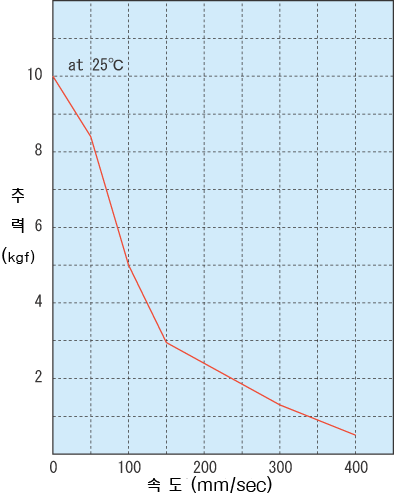

속도-추진력 특성(typ값) (SCN5시리즈：추진력10kgf)
	SCN6시리즈의 선정에 임해서는, 그림을 참조해 주세요 동작 속도가25mm/sec를 넘는 영역에서는, 가장 큰 추진력을 발생하는 것이 가능한 메카 실린더는SCN6-040 추진력40kgf) 시리즈가 됩니다 고추진력 타입의2기종(SCN6-050,SCN6-060)에 대해서는,25mm/sec이하의 동작 속도에 대하고, 고추진력이 필요한 경우의 선택이 됩니다

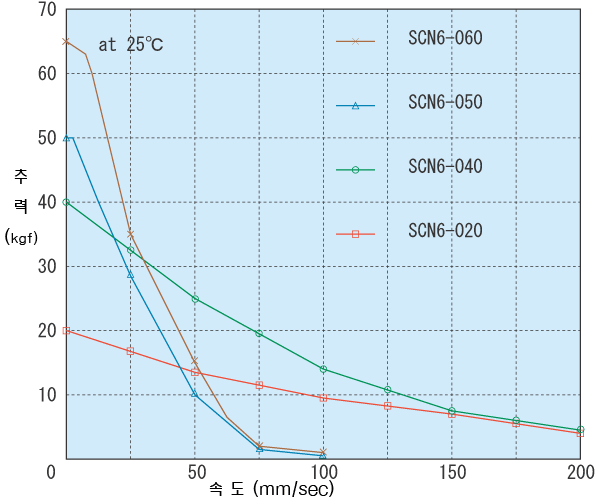

속도-추진력 특성(typ값) (SCN6시리즈:추진력20kgf,40kgf,50kgf,60kgf)
