초소형 로드레스 메카 실린더(전동 실린더)

편성(X-Y-Z축) 구성 가이드

간단 교시 툴 카탈로그

구입 가이드 카탈로그

초소형 고강성 로드레스 메카 실린더(SCLG5타입)를 편성해 사용하는 것이 가능합니다
아래와 같이, 편성 구성 조견표를 참고로 해 주세요

장내밀기로 사용하는 경우(2축)



직행3축으로 사용하는 경우
(편소유3축)



직행3축으로 사용하는 경우
(암 새-구조)





그림 1



그림 2



그림 3

Y,Z축부착판

















편성 구성 조견표

장내밀기(편소유) 구조(2축구성： 그림 1)의 경우





부하 중량

X축(mm)

Y축(mm)

Y축부착판

허용 최고속도





~1kg

50~300

50,100,150

50,100,150

X축：300 mm/sec
Y축：300 mm/sec





~2kg

50~300

50,100

50,100





~3kg

50~300

50

50





장내밀기(편소유) 구조(3축구성： 그림2)의 경우

부하 중량

X축(mm)

Y축(mm)

Z축(mm)

Y축부착판

Z축부착판

허용 최고속도

~1kg

50~300

50,100

50

50,100

50

X축：300 mm/sec
Y축：300 mm/sec

~2kg

50~300

50

50

50

50

암 새-구조(3축구성： 그림3)의 경우

부하 중량

X축(mm)
×2

Y축(mm)

Z축(mm)

Y축부착판

Z축부착판

허용 최고속도

~5kg

50~300

50~300

50,100

50~150

50,100

X축：200 mm/sec
Y축：300 mm/sec

편성·접속 구성예

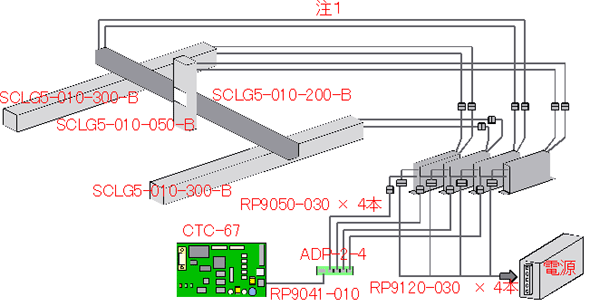

예 1.

직행3축암 새-구성：워크 에리어 300×200mm



간단 콘트롤러(CTC-67) 사용

X축,Y축,Z축과도, PC 설정 소프트에 부속의TBVST, 또는신제품의 다축설정용 티칭BOX(형명：CTA-63) 그리고, 위치/속도 등의 데이터를 설정합니다( 각 축, 각각 최대16점의 데이터 설정이 가능합니다). 각 축의 동작은 PC 설정 소프트에 부속의 비주얼 순서 편집 소프트(CTCTool)로 간단하게프로그래밍 가능합니다

1

X축스트로크:300mm

SCLG5-010-300-B

2대

2

Y축스트로크:200mm

SCLG5-010-200-B

1대

3

Z축스트로크:50mm

SCLG5-010-050-B

1대

4

패러렐 접속 케이블

RP9120-030

4본

5

Y축부착판

ST30

1매

6

Z축부착판

ST05

1매

7

간단콘트롤라

CTC-67

1 SET

8

다축대응케이블키트

SIO-04　(주4)

1 SET

9

I/O접속 케이블

RP9170-030

1 SET

10

PC설정 S/W

TBVST-CTC-JP-SET

1 SET

주 1) 본체-앰프간의 연장용 케이블(로봇용 케이블도 준비해 있습니다)도 준비해 있습니다

주 2) 다축설정용 티칭BOX(형명：CTA-63)도 사용 가능합니다

주 3) 단축 설정용 티칭BOX(형명：CTA-23)도 사용 가능합니다

주 4)SIO-04세트 내용

연결기 변환기
(ADP-2-4)

ADP케이블 (3m)
(RP9050-030)

SIO케이블 (1m)
(RP9041-010)

SIO케이블 (1m)
(RP9040-010)

1개

4본

1본

0

케이블중계에 사용합니다

실린더와 ADP-2의 사이를 접속합니다

CTC-67과 ADP-2의 사이를 접속합니다

ADP-2와 ADP-2의 사이를 접속합니다

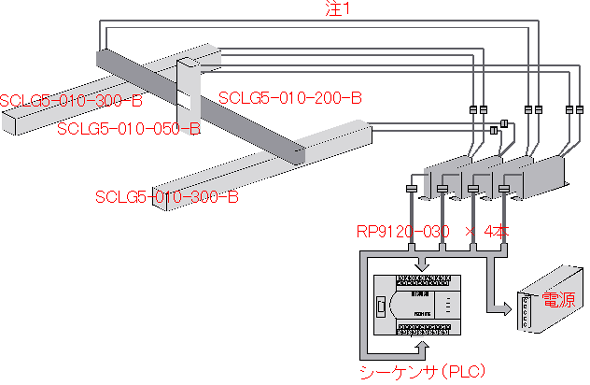

예 2.

직행3축암 새-구성：워크 에리어 300×200mm



시퀀서 사용(I/O제어)

X축,Y축,Z축과도, PC 설정 소프트에 부속의TBVST, 또는 종래의 단축 설정용 티칭BOX(형명：CTA-23)(으)로, 위치/속도 등의 데이터를 설정합니다( 각 축, 각각 최대16점의 데이터 설정이 가능합니다). 각 축의 동작은 시퀀서(PLC)의 I/O신호로 부터의 지령에 의해 동작시킵니다

1

X축스트로크:300mm

SCLG5-010-300-B

2대

2

Y축스트로크:200mm

SCLG5-010-200-B

1대

3

Z축스트로크:50mm

SCLG5-010-050-B

1대

4

패러렐 접속 케이블

RP9120-030

4본

5

Y축부착판

ST30

1매

6

Z축부착판

ST05

1매

7

PC설정 S/W

TBVST-CTC-JP-SET

1SET

티칭 BOX

CTA-23-SET

1SET

주 1) 본체-앰프간의 연장용 케이블(로봇용 케이블도 준비해 있습니다)도 준비해 있습니다

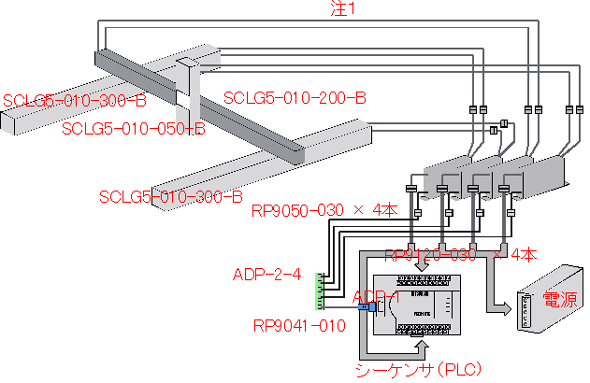

예 3.

직행3축암 새-구성：워크 에리어 300×200mm



시퀀서 사용(시리얼 제어)

시퀀서(PLC)로부터의 시리얼 통신에 의해, X축,Y축,Z축을 제어합니다. 미츠비시, 오므론, 마츠시타, 키엔스의 시퀀서용 샘플 프로그램도 준비하고 있습니다

1

X축스트로크:300mm

SCLG5-010-300-B

2대

2

Y축스트로크:200mm

SCLG5-010-200-B

1대

3

Z축스트로크:50mm

SCLG5-010-050-B

1대

4

패러렐 접속 케이블

RP9120-030

4본

5

Y축부착판

ST30

1매

6

Z축부착판

ST05

1매

7

RS232C/485변환기

ADP-1

1개

8

다축대응케이블키트

SIO-04　(주4)

1 SET

9

PC설정 S/W

TBVST-CTC-JP-SET

1 SET

주 1) 본체-앰프간의 연장용 케이블(로봇용 케이블도 준비해 있습니다)도 준비해 있습니다

주 2) 다축설정용 티칭BOX(형명：CTA-63)도 사용 가능합니다

주 3) 단축 설정용 티칭BOX(형명：CTA-23)도 사용 가능합니다

주 4)SIO-04세트 내용

연결기 변환기
(ADP-2-4)

ADP케이블 (3m)
(RP9050-030)

SIO케이블 (1m)
(RP9041-010)

SIO케이블 (1m)
(RP9040-010)

1개

4본

1본

0본

케이블의중계에 사용합니다

실린더와 ADP-2의 사이를 접속합니다

CTC-67(와)과ADP-2의 사이를 접속합니다

ADP-2(와)과ADP-2의 사이를 접속합니다

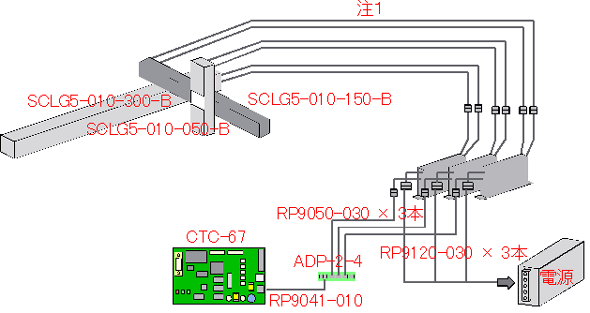

예 4.

직행3축편소유 구성：워크 에리어 300×150mm



간단 콘트롤러(형명：CTC-67) 사용

X축,Y축,Z축과도, PC 설정 소프트에 부속의TBVST, 또는신제품의 다축설정용 티칭BOX(형명：CTA-63) 그리고, 위치/속도 등의 데이터를 설정합니다( 각 축, 각각 최대16점의 데이터 설정이 가능합니다). 각 축의 동작은 PC 설정 소프트에 부속의 비주얼 순서 편집 소프트(CTCTool)(으)로 간단하게프로그래밍 가능합니다

1

X축스트로크:300mm

SCLG5-010-300-B

1대

2

Y축스트로크:150mm

SCLG5-010-150-B

1대

3

Z축스트로크:50mm

SCLG5-010-050-B

1대

4

패러렐 접속 케이블

RP9120-030

3본

5

Y축부착판

ST15

1매

6

Z축부착판

ST05

1매

7

간단콘트롤라

CTC-67

1 SET

8

다축대응케이블키트

SIO-03　(주4)

1 SET

9

I/O접속케이블키트

RP9170-030

1 SET

10

PC 설정 S/W

TBVST-CTC-JP-SET

1 SET

주 1) 본체-앰프간의 연장용 케이블(로봇용 케이블도 준비해 있습니다)도 준비해 있습니다

주 2) 다축설정용 티칭BOX(형명：CTA-63)도 사용 가능합니다

주 3) 단축 설정용 티칭BOX(형명：CTA-23)도 사용 가능합니다

주 4)SIO-03세트 내용

연결기 변환기
(ADP-2-4)

ADP케이블 (3m)
(RP9050-030)

SIO케이블 (1m)
(RP9041-010)

SIO케이블 (1m)
(RP9040-010)

1개

3본

1본

0본

케이블의중계에 사용합니다

실린더와 ADP-2의 사이를 접속합니다

CTC-67(와)과ADP-2의 사이를 접속합니다

ADP-2(와)과ADP-2의 사이를 접속합니다

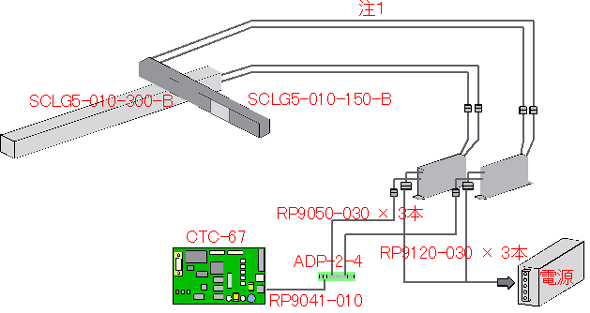

예 5.

직행2축편소유 구성：워크 에리어 300×150mm



간단 콘트롤러(형명：CTC-67) 사용

X축,Y축과도, PC 설정 소프트에 부속의TBVST, 또는신제품의 다축설정용 티칭BOX(형명：CTA-63) 그리고, 위치/속도 등의 데이터를 설정합니다( 각 축, 각각 최대16점의 데이터 설정이 가능합니다). 각 축의 동작은 PC 설정 소프트에 부속의 비주얼 순서 편집 소프트(CTCTool)로 간단하게프로그래밍 가능합니다

1

X축스트로크:300mm

SCLG5-010-300-B

1대

2

Y축스트로크:150mm

SCLG5-010-150-B

1대

3

패러렐 접속 케이블

RP9120-030

2본

4

Y축부착판

ST15

1매

5

간단콘트롤라

CTC-67

1 SET

6

다축대응케이블키트

SIO-02　(주4)

1 SET

7

I/O접속케이블키트

RP9170-030

1 SET

8

PC 설정 S/W

TBVST-CTC-JP-SET

1 SET

주 1) 본체-앰프간의 연장용 케이블(로봇용 케이블도 준비해 있습니다)도 준비해 있습니다

주 2) 다축설정용 티칭BOX(형명：CTA-63)도 사용 가능합니다

주 3) 단축 설정용 티칭BOX(형명：CTA-23)도 사용 가능합니다

주 4)SIO-02세트 내용

연결기 변환기
(ADP-2-4)

ADP케이블 (3m)
(RP9050-030)

SIO케이블 (1m)
(RP9041-010)

SIO케이블 (1m)
(RP9040-010)

1개

2본

1본

0본

케이블의 중계에 사용합니다

실린더와 ADP-2의 사이를 접속합니다

CTC-67(와)과ADP-2의 사이를 접속합니다

ADP-2(와)과ADP-2의 사이를 접속합니다
