써보모터용 PC 설정 소프트(MVST-JP)의
소개 |
|

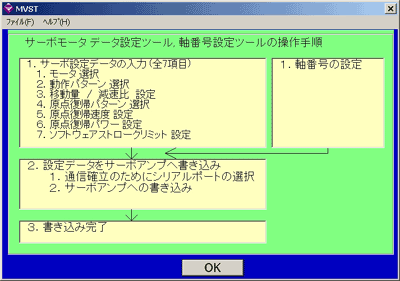

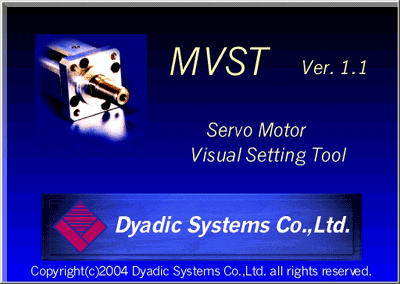

소프트웨어를 기동 후, 메인
화면입니다
(버젼은수시 변경하고 있습니다, 최신 버젼에
대해서는 문의해 주세요) |
이 소프트웨어에서는 써보모터의 초기설정, 또는 축번호를 설정할 수
있습니다 |
|
|
|
|
|
|

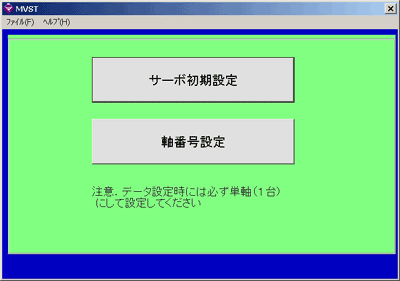

설정 항목의 선택
화면입니다 |
|
써보모터의 초기설정의 경우는【서보의 초기설정】버튼을 축번호 설정의 경우는【축번호
설정】버튼을 클릭해 주세요 |
|
|
|
|
|
|

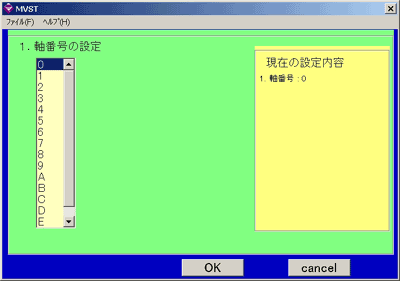

축번호 설정시의 축설정
화면입니다 |
아래는축번호 설정의 경우입니다
설정하는
축번호를 클릭해【OK】버튼을 클릭하면 축번호가 설정됩니다 |
|
|
|
|

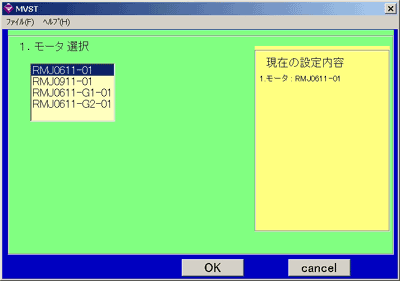

써보모터의 기종 선택
화면입니다 |
써보모터의초기설정 화면(기종 선택
화면입니다) 표시란에 있는 해당 기종을 선택해【OK】버튼을 클릭해 주세요 |
|
|
|
|
|
|

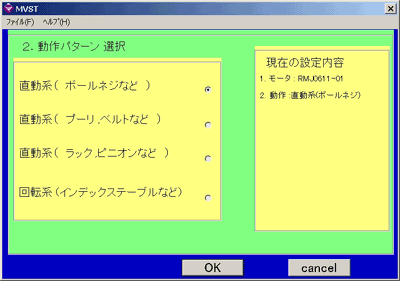

동작 패턴 선택
화면입니다 |
써보모터의 동작 패턴 선택 화면입니다
곧 동계3종류, 회전계1종류로부터
선택해,【OK】버튼을 클릭해 주세요 |
|
|
|
|

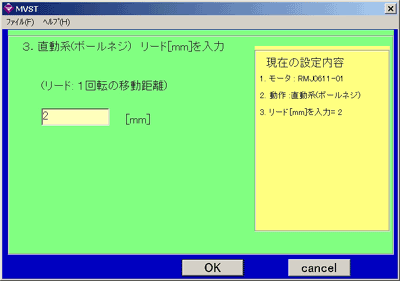

예를 들면, 곧 동계(볼
나사)의 경우의 리드 입력입니다 |
곧 동계(볼 나사)의 경우입니다
볼 나사의 리드장을 입력하고【OK】버튼을 클릭해 주세요 |
|
|
|
|
|
|

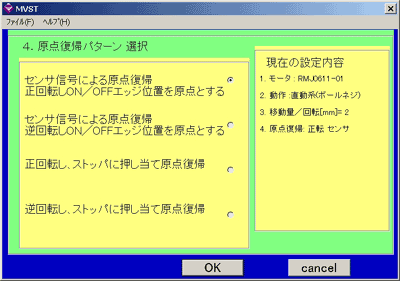

원점복귀 패턴 선택
화면입니다 |
원점복귀 패턴의 선택 화면입니다
선택하면,【OK】버튼을 클릭해
주세요
(밑그림을 클릭하면 원점복귀에 대한
설명이pdf파일입니다) |
|
|
|
|
|
|
|
|

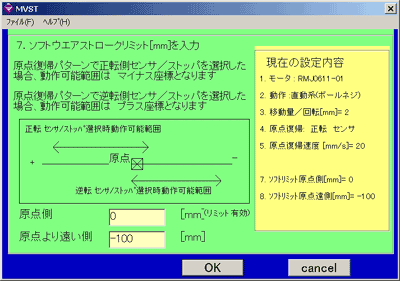

리밋트 범위 설정
화면입니다 |
리밋트의 범위를 설정할 수 있는 위치 관계로서는
【 마이너스측 메카
한계≤리밋트 마이너스측≤동작 범위≤플러스측
리밋트≤플러스측 메카 한계 】 |
|
|
|
|

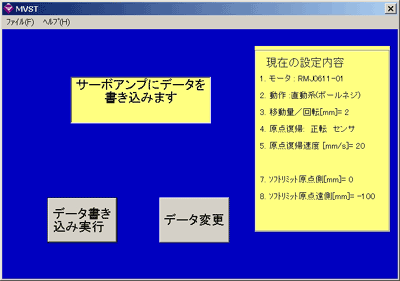

써보모터에의 초기설정 기입
화면 |
|
써보모터로 설정 데이터를 쓰는 경우는【데이터 기입 실행】버튼을 클릭해
주세요
데이터의 수정이 있는 경우는【데이터 변경】버튼을 클릭해 변경 개소까지 돌아와 수정해 주세요 |
|
|
|
|
|
