디버그 기능 충실!
기계와
인터페이스가 간단
콘트롤러 (CTC-67) |
|
|
|
시퀀서(PLC)의 대신을 하는, 전문 지식의
필요없는 콘트롤러입니다, 동작 플로우의 이미지가 있으면프로그래밍 가능합니다 |
|
☆ |
메카 실린더(전동 실린더)(써보모터포함)를 최대8대까지 제어할 수
있습니다 |
|
☆ |
외부와의 신호 입출력은 최대 각6점(확장해
각16점) |
|
☆ |
타이머, 조건 분기, 코멘트 기능, 스텝 실행 기능 첨부로 프로그램/디버그
편집이 용이합니다 |
|
|
프로그램 편집은 비주얼 순서 편집 소프트(CTCTool)로
실시합니다 |
|
|
|
☆ |
프로그램 선택 기능(최대16종류) |
복수의 제어 프로그램을 선택·실행할 수 있습니다 |
|
☆ |
조건 분기 기능 |
입력 조건에 의해, 프로그램의 JUMP/RETURN이 가능합니다 |
|
☆ |
사이클 시간 감시 기능 |
순서의 1 사이클에 걸리는 시간을 감시해, 설정된 시간을 넘었을 경우에 사이클 타임 아웃
알람을 출력시킬 수 있습니다 |
|
☆ |
루프 회수 설정 기능 |
1회의 스타트로 순서의 실행 사이클을 결정할 수 있던 회수만 반복하게 하도록 할 수
있습니다 |

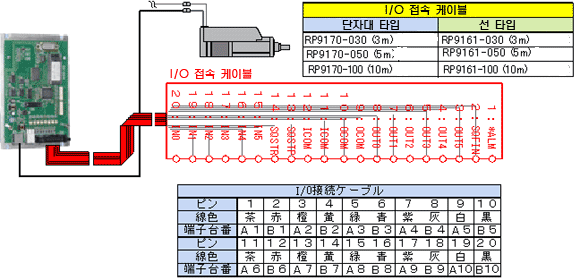

(I/O접속 케이블) 외부 입출력 신호의
개요 |
|
|
|
|
|
|
선색 |
|
|
|
|
선색 |
|
|
|
|
|
흑 |
|
|
|
|
회 |
|
|
|
|
|
백 |
A10 |
|
|
|
자 |
A4 |
|
|
|
|
회 |
B9 |
|
|
|
청 |
B3 |
|
|
|
|
자 |
A9 |
|
|
|
록 |
A3 |
|
|
|
|
청 |
B8 |
|
|
|
황 |
B2 |
|
|
|
|
록 |
A8 |
|
|
|
등 |
A2 |
|
|
|
|
황 |
B7 |
|
|
|
적 |
B1 |
|
|
|
|
등 |
A7 |
|
|
|
다 |
A1 |
|
|
|
|
차, 빨강 |
A6,B6 |
|
|
|
흰색, 흑 |
A5,B5 |
|
|
연결기형명：히로세 HIF38A-20PA2.54DS |
|
|
|
|
|
|
|
 |
비주얼 순서 편집 소프트(형명：CTCTool)
PC 설정 툴(TBVST-CTC-JP-SET) |
|
간단 콘트롤러(형명：CTC-67)의프로그래밍에는 비주얼 순서 편집
소프트(CTCTool)는 필수입니다
PC 설정 툴에 비주얼 순서 편집
소프트나 접속에 필요한 케이블류는 모두 포함되어 있습니다
비주얼 순서 편집 소프트(CTCTool)를
PC로부터 기동하고, 데이터의 설정, 편집, 업 로드/다운로드가 가능하게 됩니다.

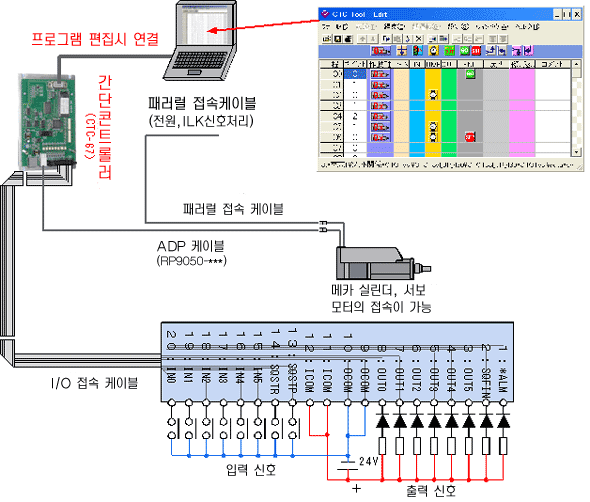

아래에 비주얼 순서 편집
소프트(CTCTool)의 편집 화면과 접속의 구성을 나타냅니다. |
|
|
PC 설정 툴(TBVST-CTC-JP-SET)세트
내용 |
|
|
|
|
|
|
|
|
비주얼 순서 편집 소프트 |
CTCTool |
|
동작 순서를 편집합니다 |
|
|
ADP케이블 |
RP9050-010 |
|
콘트롤러와 메카 실린더(전동 실린더) 간을 접속합니다 |
|
|
비주얼 데이터 설정 소프트 |
TBVST-JP |
|
위치, 속도, 등을 설정합니다 |
|
|
표 형식 데이터 설정 소프트 |
CTA-1EX |
|
위치, 속도, 등을 설정합니다
오프 라인 편집 가능합니다 |
|
|
써보모터 초기설정 소프트 |
MVST |
|
써보모터의 초기설정 소프트 |
|
|
SIO케이블 |
RP9041-010 |
|
ADP-1(와)과ADP-2-4의 사이를 접속합니다 |
|
|
RS232C/485변환기 |
ADP-1 |
|
ADP-1(와)과ADP-2-4의 사이를 접속합니다 |
|
|
연결기 변환기 |
ADP-2-4 |
|
SIO케이블로부터ADP케이블로 변환합니다 |

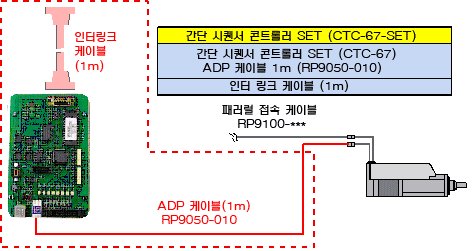

초간단 콘트롤러
세트(형명：CTC-67-SET) |
|
초간단 순서 콘트롤러에ADP케이블(1m)과 인터 링크 케이블이 부속되어 있습니다
메카
실린더(전동 실린더)에는ADP케이블로 접속, PC와는 인터 링크 케이블로 접속을 할 수 있습니다 |
|
|
|
|
|
|
|
외부 신호와의 입출력이 필요한 경우는,I/O접속 케이블을 구입해 주세요 |
|
|
|
다축대응 케이블 킷(I/O접속 케이블은 부속되어 있지
않습니다)

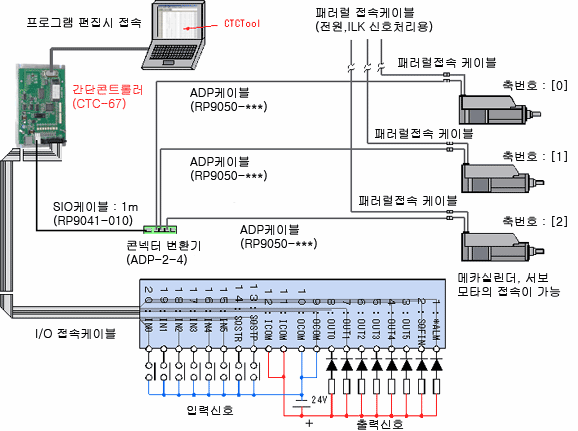

(클릭하면 접속 개요 도화 엽니다) |
초간단 순서 콘트롤러에서는, 이【다축대응 케이블 킷】을 추가하는 것에 의해서,
최대8대까지의 메카 실린더(전동 실린더)를 제어하는 것이 가능합니다. 접속 개요도를 참고로 해 선택해 주세요.
또,ADP-2-4(으)로부터 메카
실린더(전동 실린더)까지의 케이블은 모두3m입니다.다른 길이의 케이블이 필요한 경우는【다축대응 cable 주문
사양】으로 주문해 주세요. |
2축사양의 경우(형명：SIO-02)：
【TBVST-JP-SET(CTC-Tool)와SIO-02의 주문이
됩니다】 |
|
|
연결기 변환기 |
|
|
(케이블의 중계에 사용합니다) |
|
|
ADP케이블(3m) |
：RP9050-030 |
|
(실린더와ADP-2의 사이를 접속합니다) |
|
|
SIO케이블(6심,1m) |
：RP9041-010 |
|
(ADP-1(와)과ADP-2의 사이를
접속합니다) | |
3축사양의
경우(형명：SIO-03)：
【TBVST-JP-SET(CTC-Tool)와SIO-03의 주문이
됩니다】 |
|
|
연결기 변환기 |
|
|
(케이블의 중계에 사용합니다) |
|
|
ADP케이블(3m) |
：RP9050-030 |
|
(실린더와ADP-2의 사이를 접속합니다) |
|
|
SIO케이블(6심,1m) |
：RP9041-010 |
|
(ADP-1(와)과ADP-2의 사이를
접속합니다) | |
4축사양의
경우(형명：SIO-04)：
【TBVST-JP-SET(CTC-Tool)와SIO-04의 주문이
됩니다】 |
|
|
연결기 변환기 |
|
|
(케이블의 중계에 사용합니다) |
|
|
ADP케이블(3m) |
：RP9050-030 |
|
(실린더와ADP-2의 사이를 접속합니다) |
|
|
SIO케이블(6심,1m) |
：RP9041-010 |
|
(ADP-1(와)과ADP-2의 사이를
접속합니다) | |
5축사양의
경우(형명：SIO-05)：
【TBVST-JP-SET(CTC-Tool)와SIO-05의 주문이
됩니다】 |
|
|
연결기 변환기 |
|
|
(케이블의 중계에 사용합니다) |
|
|
ADP케이블(3m) |
：RP9050-030 |
|
(실린더와ADP-2의 사이를 접속합니다) |
|
|
SIO케이블(6심,1m) |
：RP9041-010 |
|
(ADP-1(와)과ADP-2의 사이를 접속합니다) |
|
|
SIO케이블(10cm) |
：RP9040-001 |
|
(ADP-2(와)과ADP-2의 사이를
접속합니다) | |
|
|
|
PC 설정 툴다축대응 cable 주문사양
(클릭하면 접속 개요 도화 엽니다) |
밑그림을 참고에 아래 표에 필요한 케이블의 길이, 개수를 기입해FAX해 주세요.견적을
하겠습니다. |
|
|
|
|
|
|
|
|
|
|
ADP-2-4 |
|
|
케이블의 중계에 사용합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
SIO케이블
(주 2) |
RP9041-□□□ |
|
|
ADP-1(와)과ADP-2의 사이를 접속합니다 |
|
|
SIO케이블
(주 3) |
RP9040-□□□ |
|
|
ADP-2-4(와)과ADP-2-4의 사이를
접속합니다 | |
|
주 1.ADP케이블의 길이는1m,3m,5m,10m중에서 선택을 할 수 있습니다 |
|
주 2.SIO케이블(6심, 형명RP9041-***)의 길이는1m,3m,5m,10m중에서
선택을 할 수 있습니다 |
|
주 3.SIO케이블(4심, 형명RP9040-***)의 길이는10cm,30cm,50cm중에서
선택을 할 수 있습니다 |
|
|
|
|
