래더-프로그래밍 필요없다!
초간단 콘트롤러(티칭BOX기능
없음) (CTC-35) |
|
|
래더-프로그래밍 불필요합니다
☆ 누구라도 ☆
간단 ☆ 단시간
기계 장치·자동화 기기가 제어 가능합니다
다이아 딕 시스템즈제
☆ 메카 실린더(전동 실린더), 써보모터가
최대8대까지
☆ 메카 실린더(전동 실린더), 써보모터가 동시5대까지
☆ 외부와의 신호 입출력은 최대
각6점까지
간단하게 제어할 수 있습니다

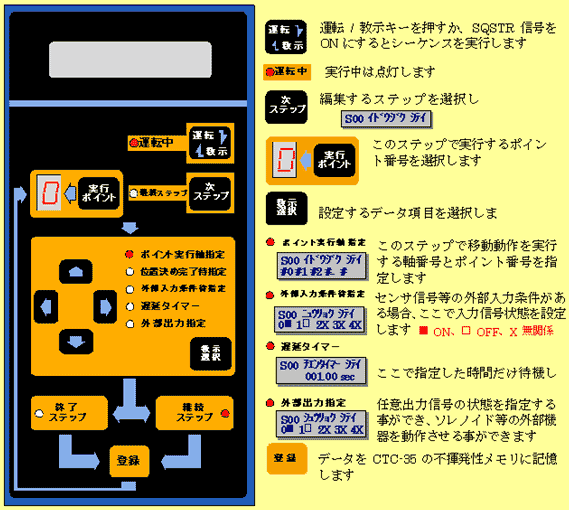

설정은
버튼으로 선택, 등록 버튼을 누르면
됩니다. |
|
|
내 용 |
|

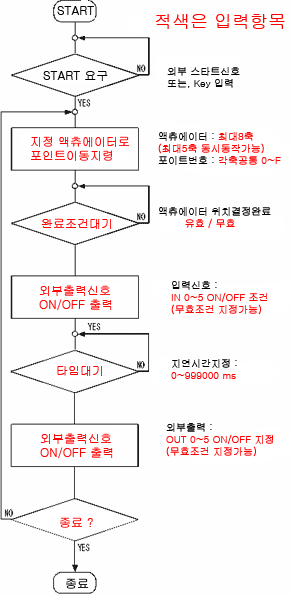

☆ 프로그램 선택 기능 |
：제어 프로그램을 선택, 실행할 수 있습니다 |
|
☆ 원점 보정 기능 |
：기계상에서의 원점 위치를 시프트 할 수가 있습니다 |
|
☆ 위치 표시 오프셋 기능 |
：메카 실린더의 유효 스트로크 범위외의 위치를 기준으로 할 수 있습니다 |
|
☆ 영역범위 체크기능 |
：존 신호 범위를 각 포인트마다(최대16개소)에 확장할 수 있습니다 |
|
|
|
|
|
|
|
|
|
|
선색 |
|
|
|
선색 |
|
|
|
|
흑 |
|
|
|
회 |
|
|
|
|
백 |
|
|
|
자 |
|
|
|
|
회 |
|
|
|
청 |
|
|
|
|
자 |
|
|
|
록 |
|
|
|
|
청 |
|
|
|
황 |
|
|
|
|
록 |
|
|
|
등 |
|
|
|
|
황 |
|
|
|
적 |
|
|
|
|
등 |
|
|
|
다 |
|
|
|
|
차, 빨강 |
|
|
|
흰색, 흑 |
|
|
연결기형명：히로세 HIF38A-20PA2.54DS |
|
|
|
|
|
PC 편집
툴(형명：CTC-Tool,TBVST-JP-SET) |
|

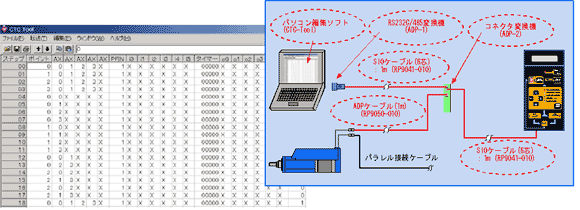

PC 편집 툴을 사용하면, PC로부터 데이터의 설정, 편집, 업 로드/다운로드가 가능하게
됩니다.아래에 PC 편집 툴의 편집 화면과 PC 설정 툴의 구성을 나타냅니다. |
|
|
|
|
포함되는 것 |
|
|
|
|
1. |
PC 편집 소프트 |
：CTC-Tool |
1 |
Windows95,98,2000,NT4,XP에 대응 |
|
2. |
RS232C/485변환기 |
：ADP-1 |
1 |
PC의 시리얼 포트에 접속합니다 |
|
3. |
연결기 변환기 |
：ADP-2 |
1 |
케이블의 중계에 사용합니다 |
|
4. |
ADP케이블(1m) |
：RP9050-010 |
1 |
실린더와ADP-2의 사이를 접속합니다 |
|
5. |
SIO케이블(1m) |
：RP9041-010 |
2 |
ADP-1(와)과ADP-2의 사이를 접속합니다 |

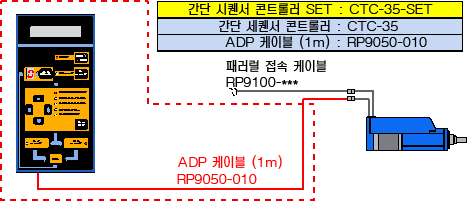

초간단 순서 콘트롤러
세트(형명：CTC-35-SET) |
|
초간단 순서 콘트롤러에ADP케이블(1m)세트입니다.메카 실린더(전동 실린더)1받침대를 제어할 수
있습니다. |
|
|
|
|
|

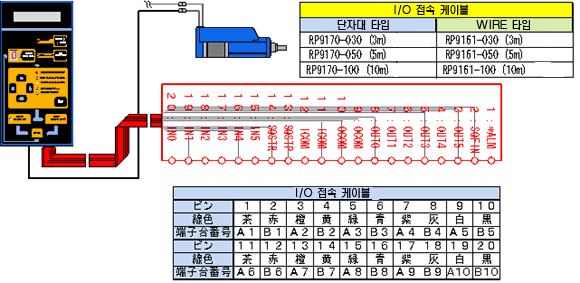

외부 신호와의 입출력이 필요한 경우는,I/O접속 케이블을 구입해 주세요 |
|
|
|
 |
|
다축대응 케이블 킷(I/O접속 케이블은 부속되어 있지
않습니다)
(클릭하면 접속 개요 그림을 엽니다) |

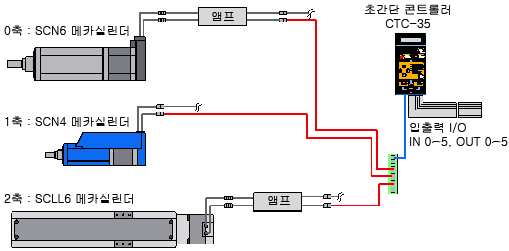

초간단 순서 콘트롤러에서는, 【다축대응 케이블 킷】을 추가하는 것에 의해서,
최대8대까지의 메카 실린더(전동 실린더)를 제어하는 것이 가능합니다.접속 개요도를 참고로 해 선택해 주세요.
또,ADP-2-4로부터 메카
실린더(전동 실린더)까지의 케이블은 모두3m입니다.다른 길이의 케이블이 필요한 경우는【다축대응 cable car 스탐
사양】으로부터 주문해 주세요. |
2축사양의 경우(형명：SIO-02)：
【TBVST-JP-SET(CTC-Tool)와SIO-02의 주문이
됩니다】 |
|
|
연결기 변환기 |
|
|
(케이블의 중계에 사용합니다) |
|
|
ADP케이블(3m) |
：RP9050-030 |
|
(실린더와ADP-2의 사이를 접속합니다) |
|
|
SIO케이블(6심,1m) |
：RP9041-010 |
|
(ADP-1(와)과ADP-2의 사이를
접속합니다) | |
3축사양의
경우(형명：SIO-03)：
【TBVST-JP-SET(CTC-Tool)와SIO-03의 주문이
됩니다】 |
|
|
연결기 변환기 |
|
|
(케이블의 중계에 사용합니다) |
|
|
ADP케이블(3m) |
：RP9050-030 |
|
(실린더와ADP-2의 사이를 접속합니다) |
|
|
SIO케이블(6심,1m) |
：RP9041-010 |
|
(ADP-1(와)과ADP-2의 사이를
접속합니다) | |
4축사양의
경우(형명：SIO-04)：
【TBVST-JP-SET(CTC-Tool)와SIO-04의 주문이
됩니다】 |
|
|
연결기 변환기 |
|
|
(케이블의 중계에 사용합니다) |
|
|
ADP케이블(3m) |
：RP9050-030 |
|
(실린더와ADP-2의 사이를 접속합니다) |
|
|
SIO케이블(6심,1m) |
：RP9041-010 |
|
(ADP-1(와)과ADP-2의 사이를
접속합니다) | |
5축사양의
경우(형명：SIO-05)：
【TBVST-JP-SET(CTC-Tool()와SIO-05의 주문이
됩니다】 |
|
|
연결기 변환기 |
|
|
(케이블의 중계에 사용합니다) |
|
|
ADP케이블(3m) |
：RP9050-030 |
|
(실린더와ADP-2의 사이를 접속합니다) |
|
|
SIO케이블(6심,1m) |
：RP9041-010 |
|
(ADP-1(와)과ADP-2의 사이를 접속합니다) |
|
|
SIO케이블(10cm) |
：RP9040-001 |
|
(ADP-2(와)과ADP-2의 사이를
접속합니다) | |
|
|
|
PC 설정 툴다축대응 cable 주문사양
(클릭하면 접속 개요 그림을
엽니다) |
아래그림을 참고에 아래 표에 필요한 케이블의 길이, 개수를 기입해FAX해 주세요. |
|
|
|
|
|
|
|
|
|
|
ADP-2-4 |
|
|
케이블의 중계에 사용합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
ADP케이블
(주 1) |
RP9050-□□□ |
|
|
실린더와ADP-2-4의 사이를 접속합니다 |
|
|
SIO케이블
(주 2) |
RP9041-□□□ |
|
|
ADP-1(와)과ADP-2의 사이를 접속합니다 |
|
|
SIO케이블
(주 3) |
RP9040-□□□ |
|
|
ADP-2-4(와)과ADP-2-4의 사이를
접속합니다 | |
|
 주 1.ADP케이블의 길이는1m,3m,5m,10m중에서 선택을 할 수 있습니다
|
|
주 2.SIO케이블(6심, 형명RP9041-***)의 길이는1m,3m,5m,10m중에서
선택을 할 수 있습니다 |
|
주 3.SIO케이블(4심, 형명RP9040-***)의 길이는10cm,30cm,50cm중에서
선택을 할 수 있습니다 |
|
|
