Home > 제품소개 > 전동 실린더



래더-프로그래밍 필요없다! 초간단 콘트롤러 (CTC-33)

래더-프로그래밍 불필요합니다
☆ 누구라도  ☆ 간단  ☆ 단시간
기계 장치·자동화 기기가 제어 가능합니다

다이아 딕 시스템즈제
☆ 메카 실린더(전동 실린더), 써보모터가 최대8대까지
☆ 메카 실린더(전동 실린더), 써보모터가 동시5대까지
☆ 외부와의 신호 입출력은 최대 각6점까지
간단하게 제어할 수 있습니다

설정은
JOG 다이얼로 선택, 등록 버튼을 누르면 됩니다. 매우 간단합니다

메카 실린더(전동 실린더)의 티칭 툴
(CTA-23동등)도 사용 가능합니다

기능



☆ 프로그램 선택 기능

:제어 프로그램을 선택, 실행할 수 있습니다

☆ 원점 보정 기능

:기계상에서의 원점 위치를 시프트 할 수가 있습니다

☆ 위치 표시 오프셋 기능

:메카 실린더(전동 실린더)의 유효 스트로크 범위외의 위치를 기준으로 할 수 있습니다

☆ 영역범위 체크기능

:존 신호 범위를 각 포인트마다(최대16개소)에 확장할 수 있습니다

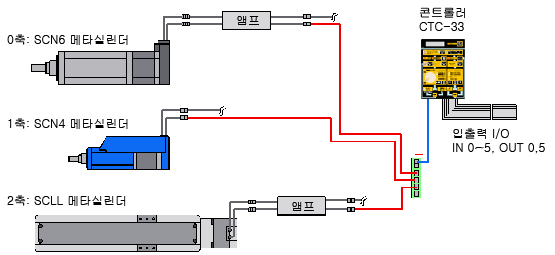

접속 개요도





외부 입출력 신호의 개요

입력 신호

출력 신호

기호

선색

명칭

기호

선색

명칭

20

IN0

범용 조건 입력 신호 0

8

OUT0

범용 출력 신호 0

19

IN1

범용 조건 입력 신호1

7

OUT1

범용 출력 신호1

18

IN2

범용 조건 입력 신호2

6

OUT2

범용 출력 신호2

17

IN3

범용 조건 입력 신호3

5

OUT3

범용 출력 신호3

16

IN4

범용 조건 입력 신호4

4

OUT4

범용 출력 신호4

15

IN5

범용 조건 입력 신호5

3

OUT5

범용 출력 신호5

14

SQSTR

순서 스타트 지령 신호

2

SQFIN

순서 완료 출력 신호

13

SQSTP

순서 강제 정지 지령 신호

1

*ALM

알람 출력 신호

11,12

ICOM

차, 빨강

입력 코먼(+24V에 접속)

9,10

OCOM

흰색, 흑

출력 코먼(0V에 접속)

연결기형명:히로세 HIF38A-20PA2.54DS

입출력부 등가 회로

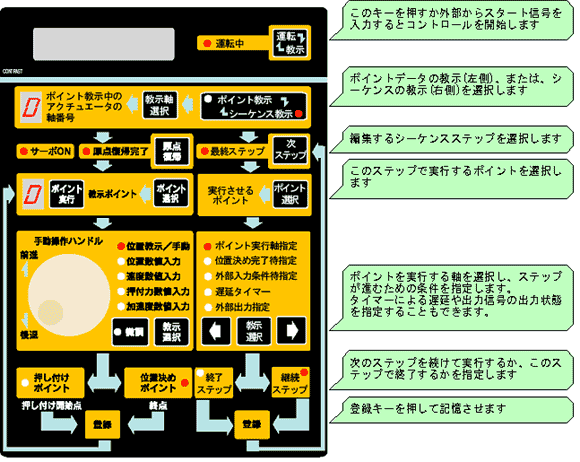

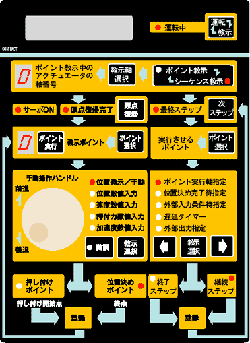

초간단 콘트롤러 패널면설명



내부 동작 플로차트(flow chart)

PC 편집 툴(형명:CTC-Tool,TBVST-JP-SET

PC 편집 툴을 사용하면, PC로부터 데이터의 설정, 편집, 업 로드/다운로드가 가능하게 됩니다.아래에 PC 편집 툴의 편집 화면과 PC 설정 툴의 구성을 나타냅니다.



포함되는 것







1.

PC 편집 소프트

:CTC-Tool

1

Windows95,98,2000,NT4,XP에 대응

2.

RS232C/485변환기

:ADP-1

1

PC의 시리얼 포트에 접속합니다

3.

연결기 변환기

:ADP-2

1

케이블의 중계에 사용합니다

4.

ADP케이블(1m)

:RP9050-010

1

실린더와ADP-2의 사이를 접속합니다

5.

SIO케이블(1m)

:RP9041-010

2

ADP-1(와)과ADP-2의 사이를 접속합니다

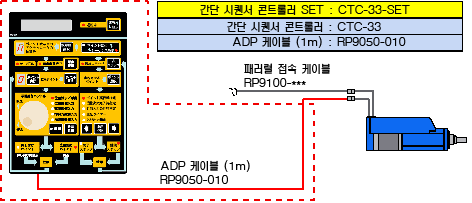

초간단 순서 콘트롤러 세트(형명:CTC-33-SET)

초간단 순서 콘트롤러에ADP케이블(1m)세트입니다.메카 실린더(전동 실린더)1대를 제어할 수 있습니다.

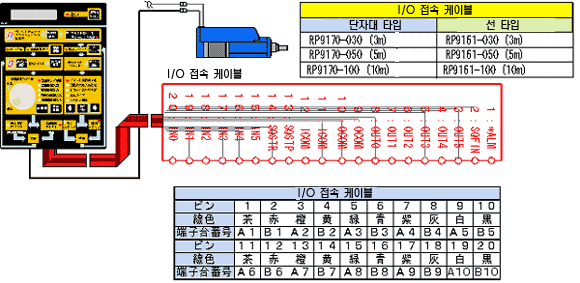

I/O접속 케이블

외부 신호와의 입출력이 필요한 경우는,I/O접속 케이블을 구입해 주세요



다축대응 케이블 킷(I/O접속 케이블은 부속되어 있지 않습니다)
(클릭하면 접속 개요 그림입니다)

초간단 순서 콘트롤러에서는, 【다축대응 케이블 킷】을 추가하는 것에 의해서, 최대8대까지의 메카 실린더(전동 실린더)를 제어하는 것이 가능합니다.접속 개요도를 참고로 해 선택해 주세요.
또,ADP-2-4(으)로부터 메카 실린더(전동 실린더)까지의 케이블은 모두3m입니다.다른 길이의 케이블이 필요한 경우는【다축대응 cable 주문 사양】으로 주문해 주세요.

2축사양의 경우(형명:SIO-02):
【TBVST-JP-SET(CTC-Tool)와SIO-02의 주문이 됩니다】

1

연결기 변환기

:ADP-2-4

1개

(케이블의 중계에 사용합니다)

2

ADP케이블(3m)

:RP9050-030

2본

(실린더와ADP-2의 사이를 접속합니다)

3

SIO케이블(6심,1m)

:RP9041-010

1본

(ADP-1(와)과ADP-2의 사이를 접속합니다)

3축사양의 경우(형명:SIO-03):
【TBVST-JP-SET(CTC-Tool)와SIO-03의 주문이 됩니다】

1

연결기 변환기

:ADP-2-4

1개

(케이블의 중계에 사용합니다)

2

ADP케이블(3m)

:RP9050-030

3본

(실린더와ADP-2의 사이를 접속합니다)

3

SIO케이블(6심,1m)

:RP9041-010

1본

(ADP-1(와)과ADP-2의 사이를 접속합니다)

4축사양의 경우(형명:SIO-04):
【TBVST-JP-SET(CTC-Tool)와SIO-04의 주문이 됩니다】

1

연결기 변환기

:ADP-2-4

1개

(케이블의 중계에 사용합니다)

2

ADP케이블(3m)

:RP9050-030

4본

(실린더와ADP-2의 사이를 접속합니다)

3

SIO케이블(6심,1m)

:RP9041-010

1본

(ADP-1(와)과ADP-2의 사이를 접속합니다)

5축사양의 경우(형명:SIO-05):
【TBVST-JP-SET(CTC-Tool와SIO-05의 주문이 됩니다】

1

연결기 변환기

:ADP-2-4

1개

(케이블의 중계에 사용합니다)

2

ADP케이블(3m)

:RP9050-030

2본

(실린더와ADP-2의 사이를 접속합니다)

3

SIO케이블(6심,1m)

:RP9041-010

1본

(ADP-1(와)과ADP-2의 사이를 접속합니다)

4

SIO케이블(10cm)

:RP9040-001

1본

(ADP-2(와)과ADP-2의 사이를 접속합니다)



PC 설정 툴다축대응 cable 주문 사양
(클릭하면 접속 개요 그림을 엽니다)

밑그림을 참고에 아래 표에 필요한 케이블의 길이, 개수를 기입해FAX해 주세요.견적을 하겠습니다.

번호

제품명

형명

길이

수량

보충

1

연결기 변환기

ADP-2-4



케이블의 중계에 사용합니다

2-(0축용)

ADP케이블
(주 1)

RP9050-□□□

m

실린더와ADP-2-4의 사이를 접속합니다

2-(1축용)

ADP케이블(주 1)

RP9050-□□□

m

실린더와ADP-2-4의 사이를 접속합니다

2-(2축용)

ADP케이블
(주 1)

RP9050-□□□

m

실린더와ADP-2-4의 사이를 접속합니다

2-(3축용)

ADP케이블
(주 1)

RP9050-□□□

m

실린더와ADP-2-4의 사이를 접속합니다

2-(4축용)

ADP케이블
(주 1)

RP9050-□□□

m

실린더와ADP-2-4의 사이를 접속합니다

2-(5축용)

ADP케이블
(주 1)

RP9050-□□□

m

실린더와ADP-2-4의 사이를 접속합니다

2-(6축용)

ADP케이블
(주 1)

RP9050-□□□

m

실린더와ADP-2-4의 사이를 접속합니다

2-(7축용)

ADP케이블
(주 1)

RP9050-□□□

m

실린더와ADP-2-4의 사이를 접속합니다

3

SIO케이블
(주 2)

RP9041-□□□

m

ADP-1(와)과ADP-2의 사이를 접속합니다

4-(4~7축용)

SIO케이블
(주 3)

RP9040-□□□

cm

ADP-2-4(와)과ADP-2-4의 사이를 접속합니다

주 1.ADP케이블의 길이는1m,3m,5m,10m중에서 선택을 할 수 있습니다

주 2.SIO케이블(6심, 형명RP9041-***)의 길이는1m,3m,5m,10m중에서 선택을 할 수 있습니다

주 3.SIO케이블(4심, 형명RP9040-***)의 길이는10cm,30cm,50cm중에서 선택을 할 수 있습니다
