브레이크 |
|
|
|
사 양 |
|
|
토르크：25~50(N·m)
수냉식 돌출축타입
·N시리즈는5r/min보다 사용 가능해집니다.
·드리분멘바에 수로를 마련하고 수냉으로 해, 열용량을 크게 한
것입니다. | |
|
(정격 전압DC24V) |
|

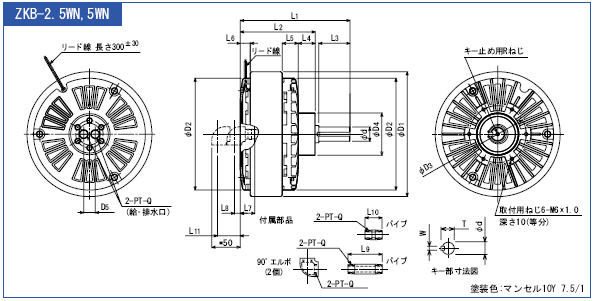

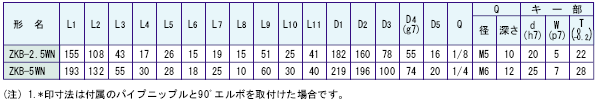

형명 |
정격 토르크
(N·m) |
코일(75℃) |
관성 모멘트J
(kgm2) |
냉각수량
(l/min) |
허용
회전 속도
(r/min) |
질량
(kg) |
파우다
질량
(g) |
|
전류
(A) |
전력
(W) |
완화시간
(S) |
|
ZKB-2.5WN |
25 |
1.24 |
30 |
0.12 |
3.80×10-3 |
1.5 |
1800 |
9 |
33 |
|
ZKB-5WN |
50 |
2.15 |
51.5 |
0.13 |
9.50×10-3 |
3.0 |
1800 |
14.5 |
65 | |
|
(주)공전 토르크는, 정격
토르크의 1%이하 입니다. |
|
특 성 |
|
■ 표준 토르크 특성(대표예) |
■ 허용 연속 슬립공율 특성 |
|
 |
 | |
|
|
|
설 치 예 |
|
|
1.브라켓의 체결부를 부착판에 끼워넣어 고정해
주세요.
2.브레이크축과 부하축의 연결에는 반드시 탄성 커플링을 사용해, 이
때의 축끼리의 동심도, 직각도등은 사용하는 탄성 커플링의 허용치 이내로서
주세요.
3.풀리등을 설치할 때는 허용축하중의 범위로서 주세요.
4.냉각수는 순환 방식을 원칙으로서 방식제를 혼입해 아래그림과 같은
배치로 사용해 주세요. 상수도 이외의 물을 방수식에서 사용의 경우는, 급수구 도입부에
스트레너(여과기)를 마련해 주세요.
5.냉각수의 단수시에는 반드시 브레이크의 회전이 정지하도록
보호 회로(플로우 릴레이)를 마련해
주세요. | |
|
|
|
|
|
|
|
|
|
