온라인용 PC 설정 소프트(TBVST-JP)의
소개 |
|

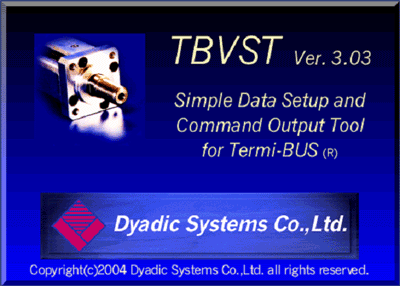

소프트웨어를 기동 후, 메인
화면입니다
(버젼은수시 변경하고 있습니다, 최신 버젼에
대해서는 문의해 주세요) |
|
|
|
|
|
|
통신 포토의 선택
화면 |
|
메카 실린더(전동 실린더)와 시리얼 신호로 통신하기 위해 시리얼/USB
의 포토 번호를 선택해,【설정】버튼을 클릭해 주세요 |
|
|
주PC 설정 소프트(TBVST-JP)에 부속의 아답터는RS232C/RS485변환
어댑터입니다,USB접속의 경우는 사전에USB/RS232C변환 어댑터를 준비해
주십시오 |
|
|
|
|

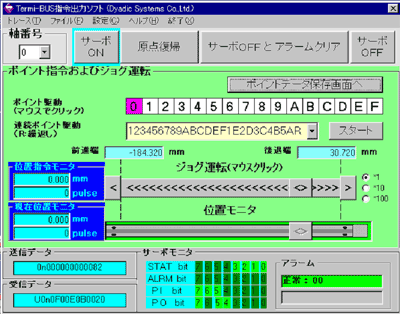

각 포지션(0~F)의 정지
위치 설정 화면 |
이 화면으로부터 마우스를 사용해 정지 위치를 설정합니다
( 각 버튼에 마우스를
거듭해 주세요, 기능 설명이 표시됩니다) |
|
|
원점복귀, 직접 실린더/써보모터를 움직이거나 외부I/O신호의 확인을 할
수 있습니다 |
|
|
|
|

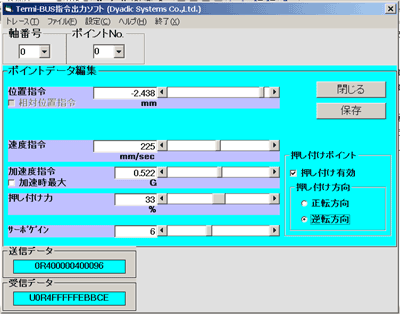

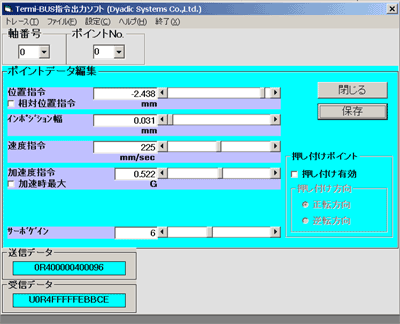

각 포지션(0~F)의 정지
위치 설정 화면 |
이 화면으로부터 마우스를 사용해 정지 위치를 설정합니다
( 각 버튼에 마우스를
거듭해 주세요, 기능 설명이 표시됩니다) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

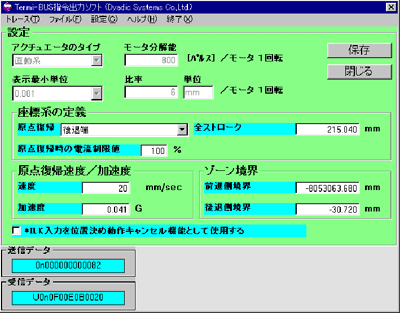

기본 데이터의 정지 위치
설정 화면 |
메카 실린더(전동 실린더)의 기본 항목의 설정을 할 수 있습니다
(원점복귀의
방향, 원점복귀시의 속도·가속도, 유효 스트로크장, 존 신호 범위,etc) |
|
|
|
|
|
|

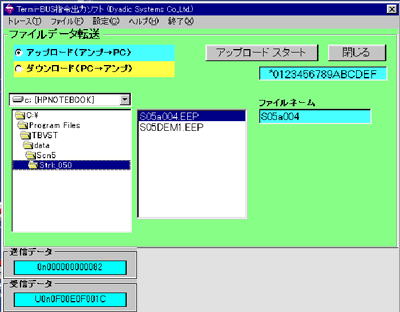

설정 데이터의 업
로드/다운로드 화면 |
설정한 데이터의 업 로드/다운로드를 할 수 있습니다
한 번 설정한 데이터를 다른
메카 실린더(전동 실린더)로 설정하는 경우, 편리합니다 |
|
|
|
|
|
|

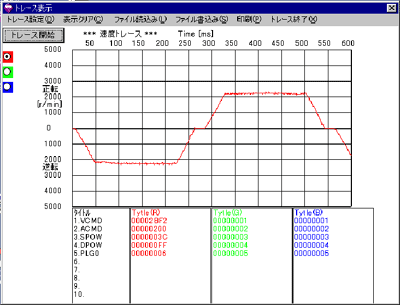

실제동작의 트레이스
화면 |
메카 실린더(전동 실린더)의 실제동작을 그래프상에 표시할 수
있습니다
(가로축/세로축의 스케일은 변경 가능합니다) |
|
|
|
|
|
