LOAD LESS TYPE 메카 실린더(전동 실린더)의 선정

LOAD LESS 메카 실린더는 사용 용도에 따라, 아래와 같이 다양한 시리즈를 선택하실 수 있습니다.

SCLL5/SCLG5 시리즈 LOAD LESS스 메카 실린더

초소형으로 Low cost, 수직(Z) 축으로 그 특징을 발휘합니다

SCLT4/SCLT6 시리즈 LOAD LESS 메카 실린더

고강성으로 고속의 전동 실린더입니다
(THK 제품의 강인한 LM가이드와 볼 나사를 사용)

SCLL6 시리즈 LOAD LESS 메카 실린더

에어 실린더 대체로서 외부부착 가이드와 병용 해 사용해 주세요
Low Cost입니다

SCLL7 시리즈 LOAD LESS 메카 실린더

에어 실린더 대체로서 외부부착 가이드와 병용 해 사용해 주세요
고속·롱 스트로크(~5.1m)의 대응이 가능합니다



하기표는 LOAD LESS 메카 실린더의 특징을 나타냅니다

시리즈

가반질량

스트로크

최대 속도

특징

SCLL5-010

5 kg

50~300mm

300 mm/sec

초소형·Low cost

SCLG5-010

10 kg

50~300mm

300 mm/sec

초소형·Low cost

SCLT4-015

5 kg

50~500mm

700 mm/sec

소형고강성·고속

SCLT4-030

10 kg

50~500mm

400 mm/sec

소형고강성·고속

SCLT6-025

16 kg

50~700mm

600 mm/sec

소형고강성·고속

SCLT6-050

30 kg

50~700mm

350 mm/sec

소형고강성·고속

SCLL6-020

5 kg

300~1000mm

300 mm/sec

에어 대체

SCLL7-015

20 kg

1000~5100mm

900 mm/sec

벨트 구동

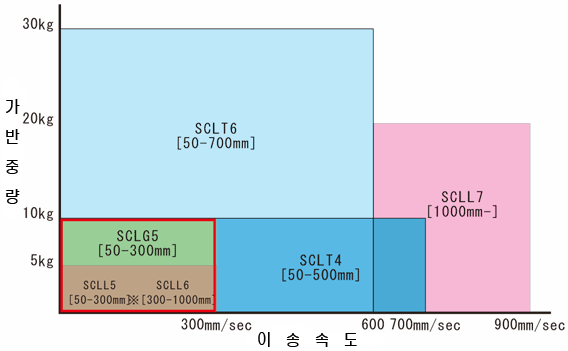

LOAD LESS 메카 실린더 선정표(속도-가반질량)

※ SCLL6의 가반중량은 스트로크별로 다음과 같습니다
[300-500mm]: 5kg　[600-700mm]: 2kg　[800-1000mm]: 1kg
주1: 상기는 최대 속도이며, 부하 조건에 의해 속도는 바뀝니다.
