비주얼 순서 편집 소프트웨어(CTCTool) 사용할 때의 배선 방법

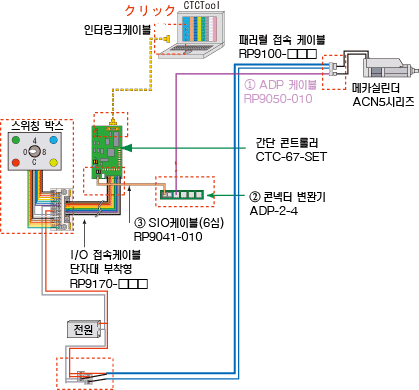

밑그림은SCN5시리즈 메카 실린더를 1축, 접속한 예입니다
접속에 필요한 부품은 PC 설정 툴, 및 간단 콘트롤러에 부속되어 있습니다

번호

제품명

형명

내  용

1

ADP케이블(1 m)

RP9050-010

PC설정툴에 포함

2

연결기 변환기

ADP-2-4

PC설정툴에 포함

3

SIO케이블(6심, 1 m)

RP9041-010

PC설정툴에 포함

4

인터링크 케이블

상당품

콘트롤러에 부속

밑그림에 대해 마우스 커서가 링크 pointer(밑그림 점선범위내)에 변화한 장소에서 클릭해 받으면, 상세를 보실 수 있습니다
