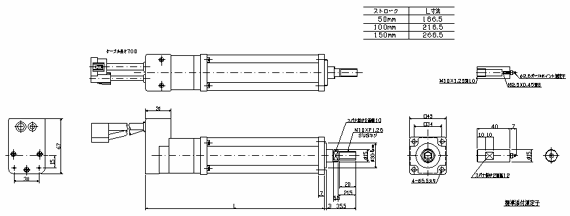

실린더형명

SCN5-M-□□□-M

스트로크

50mm

100mm

150mm

표준 측정압

2kgf (type)

측정압가변 범위

2~4kgf (type)

측정 정도

±0.01 mm

동작 속도

워크 마스터 계측시：전스트로크 7mm/sec
검사시：리밋트치 앞1mm까지는 70mm/sec

보호 구조

IP40

사용 온도

23℃　±　10℃

보존 온도

-10℃　~　60℃　(결로·빙결없는 일)

사용·보존 습도

30%　~　85%　(결로없는 일)

사용 분위기

옥내(부식성 가스, 인화성 가스, 오일 미스트, 먼지가 없는 것)

내진동

10　~　55 Hz 2G X,Y,Z각방향2시간

내충격

10G　X,Y,Z각방향2회

질량

1.1kg

1.2kg

1.4kg

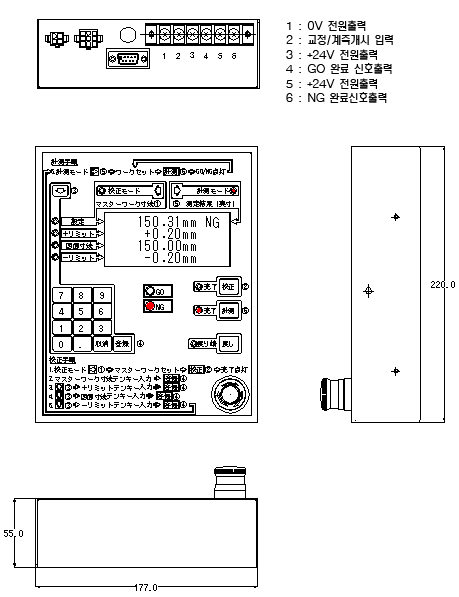

콘트롤러형명

CTC-50　(SCN5-M-□□□-A)

액정 표시부

교정시：워크 마스터 치수 화면(계측시：계측치 치수 표시 화면)
가공 치수 설정 화면(도면 치수치,±리밋트치)

양부 판정

램프 표시

측정 데이터 기록

검사 데이터수：1000건
검사 데이터 개서 기록 수명：1000건×10^5회

측정 데이터 출력 방법

PC 접속에 의해 프린터로부터 출력

덴 키부

0　~　9,.(소수점), 취소, 등록

입력 신호(그림 1)

교정/계측 개시 입력(최대4mA/포트)

출력 신호(그림2)

OK출력,NG출력(최대30mA/포트, 오픈 콜렉트 출력)

입력 전원

AC100V±10%,0.4A

사용 온도

23℃±10℃

보존 온도

-10℃~60℃(결로·빙결없는 일)

사용·보존 습도

30%　~　85%　(결로없는 일)

사용 환경

옥내(부식성 가스, 인화성 가스, 오일 미스트, 먼지가 없는 것)

내진동

10~55Hz　복진폭1.5mm　0.6G　X,Y,Z각방향3회

내충격

2G　X,Y,Z각방향3회

질량

약2kg

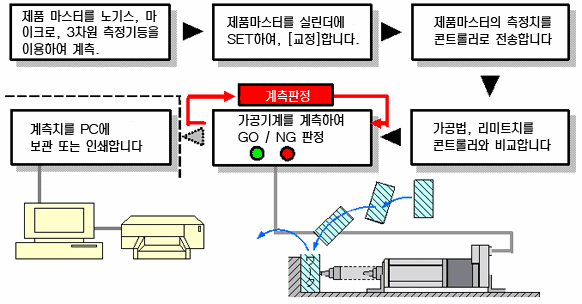

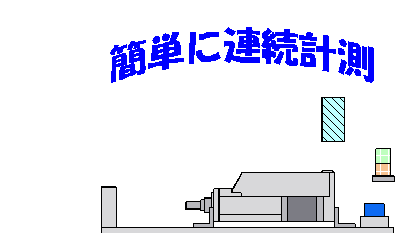

어플리케이션예

속도(측정시의 속도는 변경할 수 없습니다)

복귀 위치(스타트 위치)

측정시 추진력
