실린더(전동 실린더) 에어 호환 모드 |
|
순차적으로, 전기종 대응 예정.표준품에 기능을
추가합니다 |

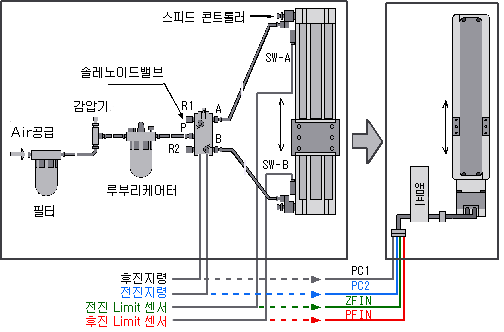

지금까지의 에어 배선·제어 프로그램을 그대로
사용할 수 있습니다 |
|
|
|
|
정지 위치는3점입니다 |
|
|
시점(포인트 0), 중간점(포인트 2), 종점(포인트 1)의 위치가 임의로 설정할 수 있습니다, 손크레스로 정지할
수 있습니다 |
|
|
티칭 툴로 바꿉니다 |
|
|
표준 사양으로부터의 변경은 PC 설정 소프트(TBVST-CTC-JP-SET)그리고 변경합니다 |
|
|
입력 방법은2종류 있습니다 |
|
|
레벨 신호와 one-shot 신호 |
|
|
가격·형명은 종래대로 |
|
|
메카 실린더(전동 실린더)의 가격 변경, 형명 변경은 없습니다(표준품에의 기능
추가입니다) |
|
|
고객의 기존 설비의 프로그램 변경은 필요 없습니다. |
|
|
지금까지 에어 실린더를 제어하고 있던 시퀀서의 프로그램 변경은 필요 없습니다 |
|
|
메카 실린더(전동 실린더) 전기종 대응입니다 |
|
|
·LOAD
타입(SCN5,SCN6시리즈)
·LOADLESS 타입(SCLL5,SCLL6시리즈)
·AC써보모터(RSA,RCB시리즈) |
에어 실린더 호환 모드의 입력 신호는, 2개의 입력
신호 모드가 있습니다
(이 전환은 티칭 툴에서 바꿉니다) |
|
|
|
|
이동 지령 입력의 온 상태를 유지할 필요가 있습니다
이동 도중에 오프 했을 경우에는, 그
자리에서 정지 동작에 들어간 정지합니다 |
이동 지령 입력의 온 신호는 펄스 신호(10ms이상)입니다
그 후 입력 신호를 오프로 해도 목표 위치에 향해
이동합니다 |
|
|
|
|
표준 사양, 에어 호환 모드 1, 2에 대한 입출력 신호기능을
나타냅니다 |
|
주의 |
메카 실린더(전동 실린더)SCN5,AC써보모터RCB04에는,PM1,PM2,PM4,PM8의 출력은 없습니다 |
|
주의(1) |
|
전원 ON후, 최초의 이동 지령 입력에 의해, 실린더 내부에
설치되어 있는 스토퍼 위치까지 이동한 후, 지령된 위치까지 이동합니다
스토퍼 위치는 실린더 내부의 양단에 설치되어
있어 출하시 설정에서는, 로드 복귀측의 스토퍼 위치까지 돌아옵니다 |
|
주의(2) |
|
표준 사양으로부터 에어 호환 모드에의 변경은, 지금까지 사용하시는
티칭 툴에서는 할 수 없습니다
이하, 대응방안법을 설명합니다
◆PC 설정 소프트의 경우
메일로의 받아
가능한 고객에게는, 첨부 파일로서 무상에서 제공하겠습니다
CD-ROM(으)로의 제공은 유상이 됩니다 |
|
 |
|
|
|
